● 前言

在化學工業領域，有許多高粘度流體的混合、固含量很高的膏狀物料的混合，等問題。傳統的攪拌器（如框式攪拌器、錨式攪拌器、蝸輪式攪拌器等）在這種場合不適用，或混合質量和效率十分低下。為解決上述問題，索孚公司的科技人員通過多年的研究，成功開發了LLD系列螺帶式攪拌機這種高粘流體、高固含量的混合設備。該設備廣泛應用于石化、農藥、精細化工、高分子聚合、制藥、食品、化妝品、染料、涂料、水處理等行業。

● 結構

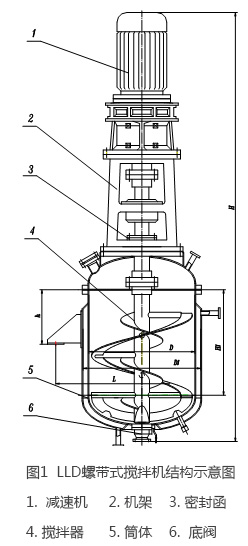

LLD系列螺帶式攪拌機結構如圖1所示，主要由擺線減速機、機架、密封函、攪拌器、筒體、底閥等組成。

● 工作原理

該機由擺線減速機直接驅動攪拌軸旋轉。攪拌軸由與筒體吻合的螺帶及實心螺旋組成，旋轉時，螺帶將物料由下向上沿反應釜筒體內壁盤旋提升。運轉時物料在其作用下產生了不規則的對流、剪切、摻混、擴散等，形成全方位的三維運動。攪拌軸的中心是一實心面體螺旋，在運轉時將靠中心的物料下壓，形成物料的大循環。如此不斷反復，使物料在短時間內達到均勻混合。

● 特點

該機除減速機外機內無任何傳動機構，對物料不產生污染，因此特別適合對衛生要求高的粉料混合，同時也使該機總體結構緊湊，占地面積小，能耗低。操作、維修方便。同時該設備還具有以下特點。

1、無混合死區。

2、混合質量好、混合效率高。

3、傳熱能力可大幅度提高。

4、適應多種復雜工藝和介質的混合要求，特別適合高粘度流體與高含固量介質的混合。

5、可采用普通夾套、螺旋板夾套或半圓盤管等傳熱方式。

● 技術參數

型號	LLD-0.2	LLD-0.5	LLD-1.5	LLD-3	LLD-5
全容積(m3)	0.27	0.8	1.87	3.65	6.23
有效容(m3)	0.15	0.6	1.22	3.00	4.26
筒體直徑D(mm)	600	900	1200	1500	1800
夾套直徑D1(mm)	700	1000	1300	1700	1900
筒體直邊高度H1(mm)	800	900	1200	1500	1800
總功率(kW)	2-5	4-11	8-15	10-20	20-40
轉速	30-60	30-60	5-30	5-40	5-30
支座中心距L	φ992	φ1460	φ1760	φ2164	φ2470
支座孔徑n-d	4-φ24	4-φ24	4-φ24	4-φ30	4-φ30
支座至筒蓋h	550	420	500	600	600
外形尺寸 D1×H	φ700X2900	φ1000X3100	φ1300X3800	φ1700X4600	φ1900X5500
設備重量	800	1500	2200	4300	7000

注：1、由于物料性質和攪拌目的的不同，表中的功率、轉速等技術參數可能會(huì )有較大的變化，準確的技術參數和其他外型尺寸在訂貨后提供；2、本設備內一般為常壓，夾套壓力及材質可根據用戶要求設計。

● 訂貨須知

1、一般情況本設備材質為SUS304不銹鋼，電機采用非防爆電機，如有特殊要求請用戶在訂貨時說明；

2、如用戶需要，本攪拌機可配備電控柜和變頻調速器。

3、本說明書內容如有修改，恕不另行通知。
